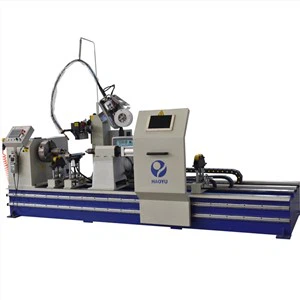

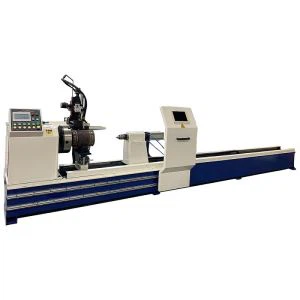

5 tengelyes CNC hidraulikus hengeres automata varrathegesztőgép



Gép funkció

1. A lapos körvarrat vagy sarokvarrat automatikus hegesztése két cső között. A hegesztési folyamat folyamatos és egyenletes lesz. A hegesztési varrat megjelenése jó és sima, az olvadás mélysége és szélessége megfelel a hegesztési követelményeknek, a szivárgási arány kevesebb, mint 1%

2.Amikor a hely méretei a munkadarab egységes, akkor lehet pozícionálás automatikusan, kényelmes és megbízható használni, a hegesztési minőség megfelel a követelményeknek, szorító gyors és kényelmes.A gép 24 órán keresztül folyamatosan dolgozhat.

3.A gép nagyfeszültségű, lassú huzalelőtolás és ívgyújtás funkcióval van felszerelve a megbízható ívgyújtás, valamint kisfeszültségű és kisáramú ívzárás és ívkráter-töltési funkciók biztosítása érdekében.

4. Használjon CNC-rendszert PLC-vel, és 5-dimenziós műveletet vezérel: forgatás, hegesztőpisztoly fel-le, előre és hátra, balra-jobbra és elfordulási szög. Kilépés a hegesztési pályáról, a varrat normál hegesztése érdekében, amikor az ív folyamatosan ég.

5. A hegesztési típus és a hegesztési specifikáció előre beállítható, tárolható és előhívható a PLC-n keresztül. Kényelmes a paraméterek megváltoztatása és az állapotkonverzió a zseblámpa képernyőjén keresztül.

6. A munkadarab végét három-pofás tokmány rögzíti és elforgatja. Hegesztés előtt állítsa be a hegesztőfej helyzetét és a hegesztőpisztoly dőlésszögét, és rögzítse jól. A hegesztés során a hegesztőpisztoly rögzítve van, a munkadarab forog, a hegesztési helyzet pedig vízszintes.

7. A hegesztőgép tiszta földelési rendszerrel rendelkezik, amely nem áll ellen az elektromos áram áramlásának. A földelő elektródát meg kell akadályozni, hogy menetekkel csatlakozzon, hogy elkerülje az ívégést vagy másokat. Minden földelő elektródát a cső külső felületére kell csatlakoztatni.

8.referencia képe a Hegesztési varratról





Munkafolyamatok

1. Helyezze a munkadarabot a tartókonzolokhoz, és rögzítse a fejes tokmány szerszámmal

2 A hegesztőpisztoly automatikusan lemegy, és állítsa be a hegesztőpisztoly helyzetét

3.-Előre szállított védőgáz

4. A hegesztési varrat programként történő automatikus befejezése

5. A hegesztőpisztoly felemelkedik és automatikusan visszatér az eredeti ponthoz

6. Oldja ki a rögzítést a tokmányon, és automatikusan ürítse ki a csövet

7, majd kezdje az 1. lépéstől



A fő konfiguráció bemutatása

A speciális gép egy elektromos numerikus vezérlőfejből, egy készlet bilinccsel és egy vezető szerkezetű tokmányból, egy készlet hegesztőfejből, egy hegesztőfejből hegesztőpisztollyal, elektromos vezérlőrendszerből, huzalelőtolásos hegesztő áramforrásból, pneumatikus rendszerből áll.

Az 5 tengelyes CNC hidraulikus hengeres automata varrathegesztőgép munkavideója







Technikai paraméterek



Konfigurációs lista



Nem.	Név és Modell	Mennyiség	Mark
1	Automata hegesztőgép karosszéria	1 szett	Haoyu márka
2	Hegesztő áramforrás és nyomó típusú huzalelőtoló Japan OTC EP400, más márkát is használhat, ha kívánja	1 készlet	Japán OTC
4	Kábel és csatlakozó (Haoyu márka)	1 készlet	Haoyu márka
5	A gép működését vezérlő program	1 készlet	Haoyu márka
6	Hegesztőpisztoly (vízhűtéses típus)	1 szett	Haoyu márka
7	Vízhűtő tartály	1 szett	Haoyu márka
8	5 tengelyes hegesztőfej hegesztőpisztollyal	1 szett	Haoyu márka
9	Tokmány szorító szerkezettel	1 szett	Haoyu márka
10	Kezelőpanel MCGS Torch képernyővel	1 készlet
11	Elektromos rendszer Japán OMRON PLC-vel	1 szett
12	Pneumatikus rendszer	1 szett	Tajvan AIRTAC márka
13	Támasztókonzolok	2 szett	Haoyu márka
14	Tanít ​​medál	1 szett	Haoyu márka
15	Vezetősín	1 szett	Tajvan HIWIN





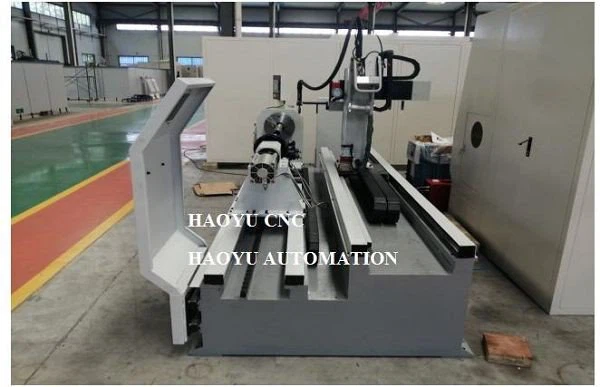

A gép teste

A gép alapja nagy teherbírású négyzet alakú csővel és acéllemezzel van hegesztve, a fejrész a vezetősín jobb oldalára, a farok a gépalap bal oldalára van felszerelve. balra és jobbra állítható. A hegesztőpisztoly állító és pneumatikus emelőszerkezet a ra szerelhető, mely a vezetősín mentén állítható, a távolság változtatható, beállítás után meghúzható.



Elektromos vezérlőrendszer

1 CNC vezérlőrendszer

A CNC rendszer vezérli az AC szervomotort, hogy megvalósítsa a hegesztési folyamat 5-tengelyes összekapcsolását. A sínek teljesen zártak. Öt dimenzióval rendelkezik, amelyek szabályozzák a forgótengely forgását, a hegesztőpisztoly fel és le, előre és hátra, balra-jobbra és szögben forgó mozgást. CNC vezérlőrendszerből, nagy teljesítményű AC szervomotorból és motormeghajtóból áll.

2 Az OMRON PLC használata vezérlőmagként a hegesztési program végrehajtásának vezérléséhez. A rendszer jó stabilitással és egyszerű szerkezettel rendelkezik, amely könnyen karbantartható.

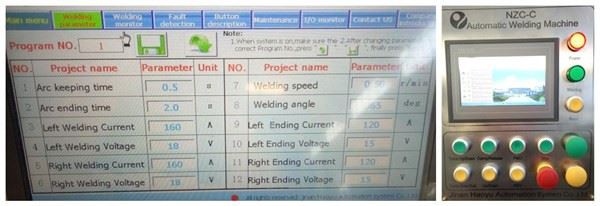

3. Érintőképernyő: Az MCGS Torch képernyőt alkalmazza bemeneti/kimeneti interfészként. A hegesztési varrat hossza és egyéb paraméterei ezen az interfészen keresztül adhatók meg. Riasztást tud adni, ha meghibásodás történik a hegesztési folyamat során, és jelzést ad.

4 A hegesztési varrat hosszát a forgó jeladó zárt-hurok rendszere érzékeli, a helyzetérzékelés a következőképpen történik: hegesztőpisztoly helyzete, fejrész helyzete és a farokrész helyzetét az importált érintkező-kevesebb kapcsoló észleli.

5 A rendszer automatikusan érzékeli a hegesztés kezdőpontját, és a pisztoly automatikusan visszatér a hegesztés végén.

6 Beépített kezelőpanel. A vezérlőgombok, az érintőképernyő és a hegesztési paraméterek egy panelen vannak integrálva, amely kényelmesen használható és kezelhető.

7 A hegesztési idő és a hegesztési hossz a Torch képernyőn keresztül állítható be. A paraméterek módosítása az érintőgombbal kényelmesen és időben bevihető. A paraméterek tárolhatók és meghívhatók.majd a gép elindítja a hegesztési folyamatot programként.

8. Pneumatikus rendszer

A pneumatikus rendszer elektromágneses szelepből, léghengerből, pneumatikus hármasokból és csővezetékekből áll, amelyek a hegesztőpisztoly felfelé és lefelé történő vezérlésére szolgálnak. A pneumatikus alkatrészek mindegyike tajvani AIRTAC termék.
