Auto MIG alumínium üzemanyagtartály hegesztőgép





Alumínium tárolótartályos hegesztőgép

Ez a berendezés szénacél, rozsdamentes acél, alumínium és egyéb fém hengeres testek (és négyzet alakú, D-alakú ovális stb.) munkadarabok hordótestének és végburkolatának hegesztésére szolgál. A hegesztést egy három-tengelyes numerikus vezérlőrendszer vezérli. A formát a megmunkáló központ dolgozza fel, hogy elkerülje a külső felület karcolódását a munkadarab rögzítésekor. A hegesztőpisztoly beállító része egy léptetőmotort és egy golyóscsavart tartalmaz, amelyek manuálisan- finomhangolhatók hegesztés közben. Csökkentse a kezelő munkaintenzitását és biztosítsa a hegesztési minőséget. Főleg az ágyból, az orsó alvázból, az emelő alvázból, a pneumatikus tartóból, a hegesztőpisztoly beállító mechanizmusból, a pozicionáló rögzítésből, a pneumatikus rendszerből, a hegesztő tápegységből és az elektromos vezérlőrendszerből áll. Különféle munkadarabok közvetlenül beállíthatnak paramétereket a kezelőfelületen, és csak a gyártás során kell közvetlenül előhívni a programot. Az egész gép minősége megbízható, a megjelenés gyönyörű, az automatizálás foka magas. A TIG és MIG hegesztési formák automatikus hegesztése megvalósítható. (A TIG hegesztéshez további huzalelőtoló szükséges).





Tartályhegesztő berendezés

Hegesztési anyag	alumínium magnézium ötvözet
kétoldali kerületi varrás hossztartománya	300-2200 mm vagy igény szerint
Vastagság tartomány	2-4 mm vagy igény szerint
Hegesztési sebesség	6-8 perc/db
A berendezés összteljesítménye	25 kW
Tápfeszültség	380V ± 10% 50HZ
Sűrített levegő nyomás	(0,4-0,6) MPa





Egyedi alumínium üzemanyagtartály hegesztőgép



1. Pozícionáló rendszer (alap)

• Fejszár és farokszár: A fejrész általában egy aktív hajtóegység beépített -szervomotorral és egy precíziós reduktorral a fokozatmentes sebességszabályozás érdekében. A farok egy pneumatikusan meghajtott szorítómechanizmus, és a vezetősínek mentén csúsztatható a különböző hosszúságú olajtartályok elhelyezéséhez.
• Tokmány/speciális rögzítés: A fej- és a szárra szerelve a munkadarab precíz befogására és elforgatására szolgál. Alumínium olajtartály formákhoz (hengeres, elliptikus, négyzet alakú, lekerekített sarkokkal) általában egy levegővel-töltött tágulási tüskét vagy egy speciális kontúrtokmányt terveznek, hogy belső rögzítést biztosítson, biztosítva a biztonságos rögzítést a tartály belső falának károsodása nélkül, és hatékonyan szabályozva a hegesztési deformációt.



2.Hegesztő rendszer

• Huzaladagoló mechanizmus: Kettős{0}}hajtású huzaladagolóval van felszerelve, amely biztosítja az alumínium hegesztőhuzal sima és egyenletes adagolását, megakadályozva, hogy a rugalmas alumíniumhuzal meghajoljon vagy elakadjon.
• Hegesztőpisztoly: Vízhűtéses, -nagy{1}}áramú MIG hegesztőpisztolyt használ az alumíniumhegesztéshez szükséges folyamatos nagy áramerősség kezelésére.
• Nyomon követési érzékelő: Fő funkciója a hegesztési varrat pontos helyzetének és irányának valós időben történő figyelése a közelség{0}}érzékelésével. A hegesztés során automatikusan felismeri a munkadarab összeszerelése vagy termikus deformációja által okozott eltéréseket, és azonnal visszaadja a helyzetadatokat a vezérlőrendszernek. A rendszer ezután ennek megfelelően dinamikusan állítja be a hegesztőpisztoly magasságát, biztosítva, hogy a hegesztőhuzal mindig pontosan kövesse a hegesztési magasságot.

3.Elektromos vezérlőrendszer

• Mag: PLC-t (programozható logikai vezérlőt) alkalmaz vezérlőközpontként.
• Emberi gép interfész (HMI): érintőképernyővel felszerelve a hegesztési paraméterek beállítására, tárolására és visszahívására (például hegesztési áram, feszültség, hegesztési sebesség, forgási sebesség, ívkezdés -fel és vége-az{2}}ív paraméterei stb.).
• Funkciók: Koordinálja és vezérli a pozicionáló forgását, a hegesztőpisztoly mozgását, valamint a hegesztési tápegység indítását- és leállítását a (kapcsolt) működés elérése érdekében. Hibadiagnosztikával és riasztási kijelző funkcióval rendelkezik.





4. Utazási mechanizmus (portál vagy keresztasztal)

A hegesztőpisztolynak végig kell mozognia Gantry vagy keresztasztal. Ezt a rendszert általában szervomotor hajtja, amely a fogaskerekek és a szinkrontárcsák együttműködésével egyenletes lineáris mozgásra hajtja a hegesztőpisztolyt, a sebességet a pozicionáló forgásával szinkronizálva.

5. Renderelések





Automata alumínium tartályos hegesztőgép

1. Fő iparágak: Építőipari gépek, mezőgazdasági gépek, autók, hajógyártás, energiatermelő berendezések, légkompresszorok stb.

2. Tipikus munkadarabok:

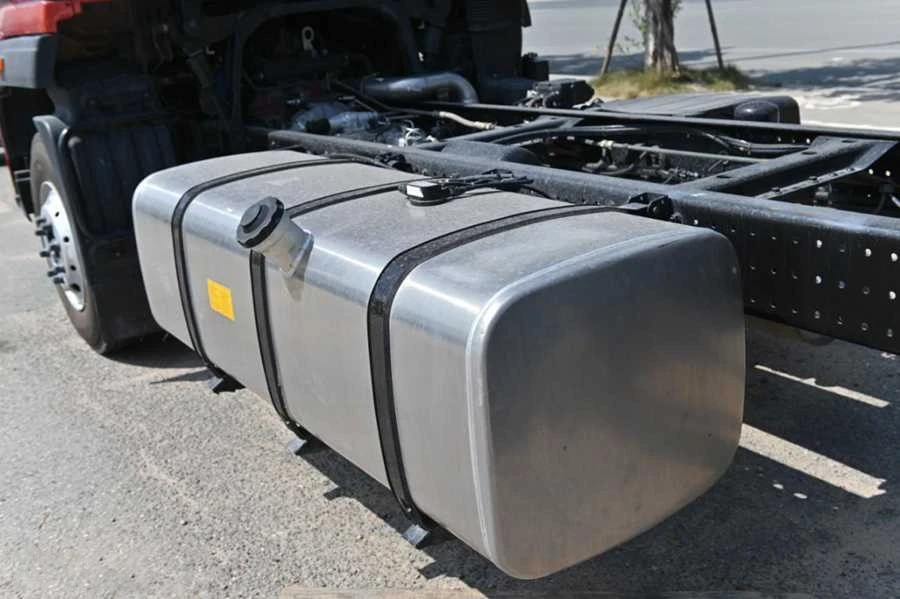

Alumíniumötvözet üzemanyagtartályok dízelmotorokhoz, kotrógépekhez, rakodógépekhez és traktorokhoz.

Alumíniumötvözet hidraulika olajtartályok hidraulikus rendszerekhez.

Alumíniumötvözet hűtőtartályok motorokhoz.

Egyéb hasonló alumíniumötvözetből készült nyomástartó edények vagy házak kerületi vagy egyenes varratú hegesztéssel.





Auto MIG alumínium üzemanyagtartály hegesztőgép
