Automata görgős hegesztőgép

I. Tervezési feladat

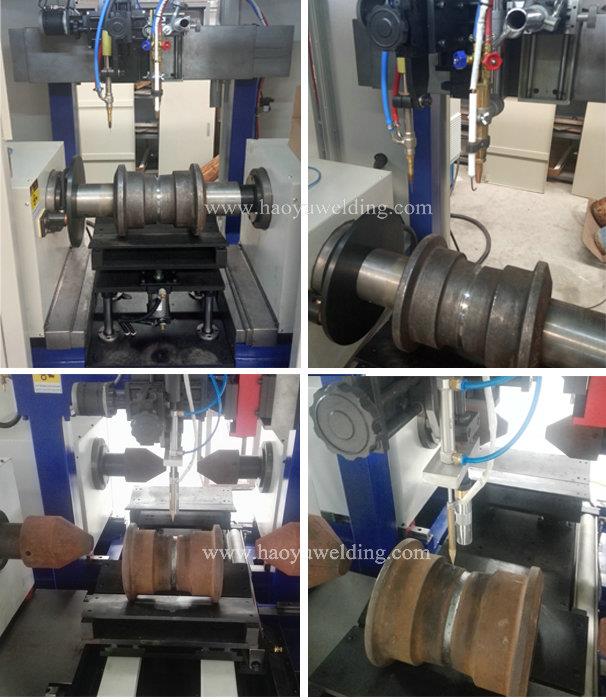

A görgős hegesztőgépnek képesnek kell lennie arra, hogy automatikusan befejezze az U-alakú vonal és a V-alakú vonal többrétegű hegesztését különböző görgőkhöz. A munkadarab-pozíciójához nem szükséges ponthegesztés, automatikusan elő-hőt és stabil, folyamatos hegesztést tud végezni, a hegesztősor jól néz ki, és az átlagos méret, hegesztési szakasz és áthatolás elérheti a specifikációt.

II. Technikai paraméterek

Orsó fordulatszám	1-8 pm, fokozatmentes sebesség
Motor teljesítmény	0,75 kW
Sűrített levegő	0,4-0,6 MPa
A hegesztőpisztoly beállítási kapacitása	emelési út: 100 mm
	X-tengelyút: 100 mm
	dőlésszög: 25 fok - 60 fok
Hegesztési feszültség	15-36V, fokozatmentes sebesség
Hegesztőáram	50-500A, 60%-os arány
Hegesztőhuzal átmérője	Φ0,8-Φ1,6 mm
CO2 fogyasztás	15L/PERC
Hegesztőpisztoly adagolása	100 mm
Hegesztőpisztoly amplitúdója	0-60 mm
Hegesztőpisztoly amplitúdó frekvenciája	0-20 alkalom/perc
A hegesztőpisztoly tartózkodási ideje mindkét oldalon	0-10 másodperc
Hegesztőpisztoly tartózkodási ideje középen	0-10 másodperc
A hegesztőpisztoly magasságának minden szinten növeléséhez szükséges mennyiség	0-10 mm
Automatikus magasságnövelő fokozat	Szint 0-6
Munkadarab hossza	100-400 mm
A munkadarab átmérője	10 max 320mm
A legnagyobb súly	max 100 kg
Rakodófelület hossza	1500 mm
Rakodófelület szélessége	500 mm
A kirakodó platform hossza	1500 mm
A kirakodó platform szélessége	500 mm
Kapacitás	1 db/2 perc
Hegesztési idő	2 perc
Elő-fűtési idő	2 perc
Be- és kirakodási idő	Kisebb vagy egyenlő, mint 20S
Az érintkezőcsúcs váltási gyakorisága	4 óra
A fúvóka váltási frekvenciája	16 órát egyszerre
A fúvóka cseréjének ideje	Kisebb vagy egyenlő, mint 20S
A zseblámpa tisztítási gyakorisága	5 db

III.Alapfogalom

Automatikus előmelegítés. Az elő-fűtési idő és hossza beállítható.
A gép nagyfeszültségű és lassú huzalelőtolási teljesítménnyel rendelkezik, ami garantálja a megbízható ívgyújtást. A gép alacsony hegesztési feszültséggel és alacsony áramerősséggel rendelkezik a kráter feltöltéséhez.
Pneumatikus be- és kirakodás. A hegesztési folyamat automatikusan megtörténik, így a dolgozók munkaintenzitása csökken.
A hegesztőpisztoly, a forgástengely és a pneumatikus farok hosszirányban állítható. A gép többféle modellhez alkalmas.
A PLC vezérli a gép teljes működését.
A hegesztési mód és a hegesztési specifikáció előre beállítható, menthető és előhívható. Touch Man{1}}gépi felületen keresztül.

IV. Berendezés alkatrészek

A gép elektromos fordulatszám-csökkentő fejből, pneumatikus farokrészből, pneumatikus szerkezetből, fel-le mozgáshoz a be- és kirakodáshoz-, rögzítőelemből és elektromos vezetőszerkezetből, hegesztőpisztoly rögzítéséből, beállító, emelő és ingatag szerkezetből, állítható tartószerkezetből, elő{1}}pneumatikus áramforrásból és fűtési rendszerből, elektromos vezérlőrendszerből
