Automata SAW hosszanti varrat hegesztőgép csőhöz

Automatic SAW Longitudinal Seam Welding Machine For Pipe manufacturers
Automatic SAW Longitudinal Seam Welding Machine For Pipe suppliers
Automatic SAW Longitudinal Seam Welding Machine For Pipe factory
Automatic SAW Longitudinal Seam Welding Machine For Pipe best
Automatic SAW Longitudinal Seam Welding Machine For Pipe high quality

Automata SAW hosszanti varrat hegesztőgép csőhöz

A merülőíves hegesztés alapelve, hogy a hegesztőhuzal és a fluxusréteg alatti munkadarab között ív keletkezik. Az ívhő megolvasztja a huzalt, a folyasztószert és a nemesfémet, kialakítva a hegesztést. A teljes folyamatot a berendezés automatizálja, ami megköveteli a kezelőtől a paraméterek figyelését és beállítását.

A szálláslekérdezés elküldése

Leírás

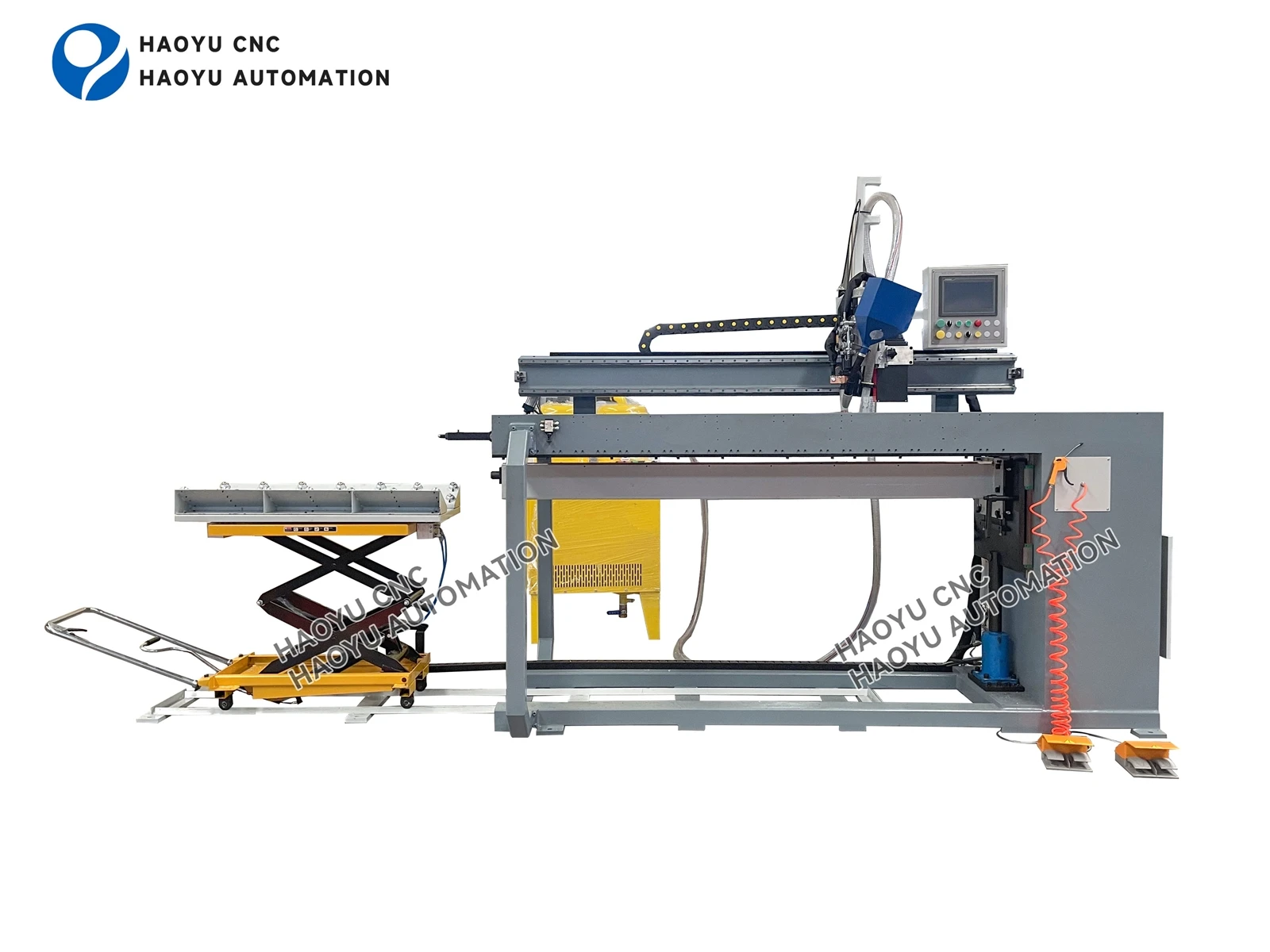

Automata SAW hosszanti varrat hegesztőgép csőhöz

product-3300-2475

Munkafolyamat

A hegesztési területre egy réteg szemcsés folyasztószert-előzetesen felvisznek.
A hegesztőhuzal a hegesztőpisztolyon (érintkező fúvókán) keresztül folyamatosan kerül a hegesztési területre.
A huzal és a munkadarab között meggyullad az ív, amely a fluxusréteg alatt ég, ami láthatatlan ívfényt eredményez, és gyakorlatilag nincs fröcskölés.
Az ívhő megolvasztja a hegesztőhuzalt és a nemesfémet, olvadt medencét képezve. Ezenkívül megolvasztja a folyasztószer egy részét, salakot képezve, amely beborítja a medencét.
A meg nem olvadt folyasztószert visszanyerő rendszer nyeri vissza, és újra felhasználható.
Az olvadt medence mögötti fém lehűl és megszilárdul, így kialakul a hegesztés. A fenti salak lehűl, és salakhéjat képez, amelyet le lehet ütni, és fényes, jól formált hegesztési varrat{1}} látható.

Főbb jellemzők

A folyamatos huzalelőtolás mély behatolást és nagy hegesztési sebességet biztosít.
A folyasztószer és a salak kiváló kohászati védelmet nyújt a hegesztőmedence számára, hatékonyan megakadályozva a levegő behatolását és tiszta hegesztési fémet biztosítva.
Az ív a fluxus alatt ég, kiküszöböli az ívsugárzást, csökkenti a füstöt és a fröccsenést, és javítja a kezelő munkakörnyezetét.

Részletes képek

Automata SAW hosszanti varrat hegesztőgép csőhöz

1. Hidraulikus állomás:Lehetővé teszi a tüske gyors és pontos pozicionálását az előre meghatározott magasságba, hogy alátámassza és megnyomja a hegesztendő acélcsövet vagy hengert, egyenletes hézagokat biztosítva a csoportok között; a hegesztési folyamat során a rendszer megbízhatóan rögzíti a tüske helyzetét, és stabil visszatámasztó-erőt biztosít, hogy ellenálljon a hegesztési hődeformációnak; a hegesztés befejezése után a tüske zökkenőmentesen ereszkedik le a munkadarabról, hogy felkészüljön a kirakodásra.

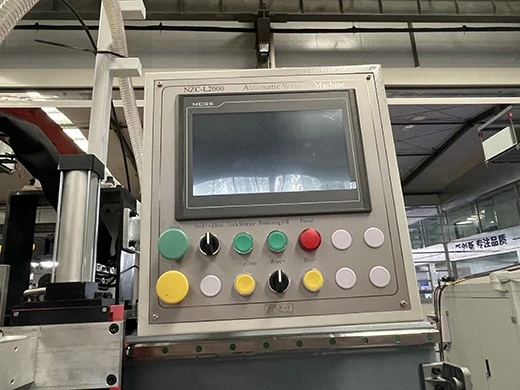

2. Vezérlőpult:A merülőívű, egyenes varratú hegesztőgép vezérlőpultja a fő emberi-gép interfész a hegesztési paraméterek beállításához és a folyamat felügyeletéhez. A panelen található gombok, tekerőgombok vagy érintőképernyő segítségével a kezelő pontosan beállíthatja a legfontosabb folyamatparamétereket, mint a hegesztőáram, ívfeszültség és hegesztési sebesség, valamint vezérelheti a hegesztő indítását és leállítását, valamint a huzalelőtoló mechanizmus működését.

3.Réz bélésrúd:Először is, kiváló hővezető képessége gyorsan eltávolítja a hegesztési hőt, megakadályozza az átégést, és finomítja a hegesztési fémszemcséket; másodszor, előre beállított horonyformája megbízhatóan megtámasztja az olvadt hegesztési fémet, ezáltal lapos, sima és egyenletes alakú hegesztési gyöngyöt képez a munkadarab hátulján, jelentősen javítva a hegesztés minőségét és hatékonyságát.

4. A garat:Elsődleges feladata a folyasztószer tárolása és folyamatos eljuttatása a hegesztési területre. Ez a fluxus lefedi az ívet és a hegesztési medencét a hegesztés során, hatékonyan megakadályozva a levegő behatolását, valamint az oxidációt és a nitridációt, jelentősen javítva a varrat minőségét és sűrűségét. Ezenkívül stabilizálja az ívet, csökkenti a fröcskölést és javítja a varrat megjelenését.

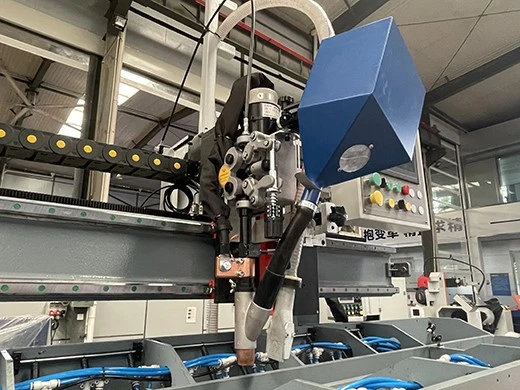

5. A hegesztőpisztoly:Elsődleges funkciója a hegesztőhuzal folyamatos és stabil vezetése a huzalelőtoló mechanizmustól a hegesztési zónáig, e folyamat során a nagy hegesztőáramot a huzalcsúcsra vezetve. A hegesztőpisztoly vége a fluxus továbbításáért is felelős, egyenletesen bevonva az előtte lévő ívet, így védőréteget képez a hegesztés során, biztosítva a stabil ívégést, és kiváló minőségű hegesztési varratokat{1}.

6. Fluxus visszanyerési és szállítási rendszer: Alapvető funkciója a fluxus visszanyerése és újrahasznosítása. A hegesztési folyamat során meg nem olvadt szemcsés folyasztószer fedi be a hegesztési varratokat. A rendszer ezeket a laza folyasztószereket egy erős szívóberendezésen (például visszanyerő pisztolyon vagy fúvókán) keresztül gyűjti össze, megszűri és megtisztítja, majd visszajuttatja a garatba.
