Automata lézeres tompacsuklós lineáris varrathegesztőgép



Automata lézeres hosszvarrat hegesztőgép:



A precíziós piano{0}}billentyű típusú befogómechanizmus biztosítja, hogy a fémlemez ne mozduljon el a hegesztési folyamat során, így megoldja a hőtágulás és összehúzódás okozta "vetemedés" problémát.

 Kétoldalas-alakítási technológia: Egyoldalas-hegesztés, kétoldalas-alakítás. A varrat sima és esztétikus, ami jelentősen csökkenti vagy kiküszöböli az utólagos-hegesztési polírozás szükségességét.

 Lézeres hegesztés: Az erősen koncentrált lézerenergia minimális hő{0}}hatást okozó zónát eredményez, a munkadarab szinte deformációja nélkül, így különösen alkalmas precíziós alkatrészekhez és vékony{1}}falú alkatrészekhez.







Lézeres tompavarrat hegesztőgép



Lézer típus	Fiber lézer
Lézer teljesítmény	6kW-20kW (lemezvastagságtól függően)
Hegesztési anyag	Szénacél, rozsdamentes acél, alumíniumötvözet stb.
Alkalmazható lemezvastagság	0,5-3 mm, személyre szabható
Összekötő lemez szélessége	1000-3000 mm (standard), testreszabható
Összekötő lemez hossza	3000-15000 mm vagy hosszabb (kérésre testreszabható)
Fenékízület pontossága	0,3 mm
Vezérlőrendszer	Ipari PC+PLC
Pozícionálási módszer	Precíziós vezetősín/portál típus, opcionális mágneses hajtás vagy fogasléc és fogasléc





1. Precíziós toldó munkaasztal és szorítórendszer:

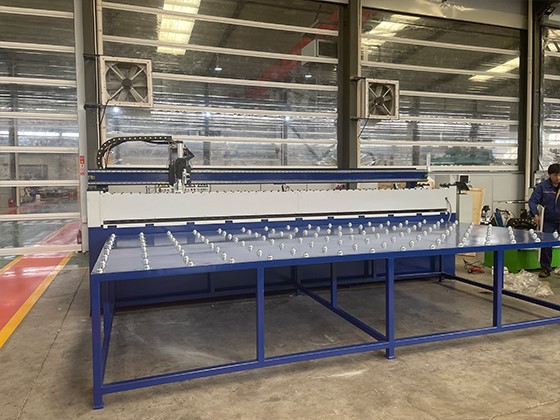

• Felépítés: A munkaasztal felülete kopásálló-öntöttvasból vagy precíziós-megmunkálású acéllemezből készül. Univerzális golyóscsapágyakkal van borítva a könnyű be- és kirakodás érdekében. A központi elem a "zongorabillentyű" rögzítőmechanizmusa, amely a hegesztési varrat mindkét oldalán van elosztva, és mindegyik szorító ujj képes önálló pneumatikus emelésre.
• Funkció: Befogás előtt megkönnyíti a fémlemez benyomását és az élek kiigazítását; a befogás során szekvenciálisan préseli a fémlemezt a közepétől kifelé, hatékonyan kiküszöbölve a lemezek közötti hézagokat, és egyenletes és erőteljes lefelé irányuló nyomást biztosítanak, ami elengedhetetlen a hibás és zökkenőmentes toldás eléréséhez.



2. Lemezélbeállító rendszer (pozicionáló henger):

Fő funkciója a hegesztendő munkadarab (például csövek, lemezek stb.) gyors és pontos befogása és rögzítése egy előre beállított hegesztési pozícióba hegesztés előtt. A pneumatikus hajtású pozicionáló henger megnyomja a bilincset vagy ütközőt, biztosítva, hogy a munkadarab szigorúan igazodjon a hegesztési pályához (például a hegesztőpisztoly vagy a lézerfej útja), ezáltal kiküszöbölhető a munkadarab elmozdulása vagy deformációja által okozott hegesztési eltérések. A pozicionáló hengerek száma a munkadarab hosszától függően változik. Ez a berendezés 3 pozicionáló hengerrel van felszerelve.

3. Lézeres hegesztési végrehajtó egység:

• Felépítés: szálas lézert (fényforrást), transzmissziós szálat, hegesztőfejet, hűtőrendszert és keresztirányú mozgásrendszert tartalmaz. A hegesztőfej egy szervomotor által meghajtott precíziós lineáris modulra (X-}tengely) van felszerelve. A teljes modul a szervomotor által meghajtott berendezés (X-tengely) mentén is mozoghat. Ezenkívül a hegesztőfej manuálisan{5}}finomhangolható a Z és Y tengelyeken. A teljes hegesztőfejet egy henger fel{7}}le és-lefelé irányuló mozgása pozícionálja.
• Funkció: A lézer lézerfényt hoz létre, amely az optikai kábelen keresztül a hegesztőfejhez jut, és a munkadarab felületére fókuszál. A keresztszán lehetővé teszi a hegesztőfej nagy-pontosságú mozgását egy kétdimenziós síkban, amivel a teljes egyenes hegesztése befejeződik.

4. Valós idejű-hegesztési varratkövető rendszer:

• Felépítés: Jellemzően a hegesztőfejtől független lézeres látásérzékelő, koaxiális lézeres megvilágító lámpával.
• Funkció: Hegesztés közben az érzékelő lézervonalat bocsát ki a hegesztési varrat felé. A kamera rögzíti a hegesztési varrat alakját, a koaxiális lézeres megvilágító lámpa pedig precízen kollimált fényt biztosít, miközben kiváló{1}}minőségű képeket készít, és döntő megvilágítást biztosít a nagy-pontos vizuális ellenőrzéshez és méréshez. A keresztszán kézzel is meghajtható ezredmásodperces-szintű finomhangolási-kompenzációig, hogy biztosítsa a hegesztési varrat középpontjában a hegesztés során.

5. Integrált vezérlőrendszer:

• Felépítés: Programozható logikai vezérlő (PLC) + érintőképernyős HMI.
• Funkció: A PLC alacsony{0}}szintű logikai vezérlést kezel, például pneumatikus alkatrészek, szervomotorok és lézerek indítását és leállítását. A HMI minden paraméterbeállítást, programhívást és folyamatfelügyeletet vezérel az érintőképernyőn keresztül, intuitív interfészt és zökkenőmentes működést biztosítva.
• Videomonitor: A rögzített hegesztési feltételeket képes megjeleníteni a monitoron.





Lézerlemez lapos egyenes varratú hegesztőgép







⇒ Általában rétegelt lemez tokot használunk a csomagoláshoz; néhány nagy géphez használhatunk acél raklapot és műanyag fóliát.

⇒A gyár elhagyása előtt minden gépet rozsdagátló festékkel vagy olajjal festenek.





Acéllemez hosszvarrat hegesztőgép



Mindig is elkötelezettek voltunk az ügyfélközpontú-szolgáltatás, a beszerelés, a beállítás, a betanítás és a karbantartás mellett az-eladás előtti és az értékesítés utáni{2}}szolgáltatásban.

Értékesítés előtti-szolgáltatás

A szerződés aláírása előtt az ügyfelek gyártási tervet, műszaki tanácsadót és felszerelési javaslatot kaphatnak stb.

2. Edzés

Az ügyfelek ingyenes műszaki képzést kaphatnak a beszállítói gyárban. Főleg a képzés a következő:

Képzés a géphez

A gép alapvető napi tisztítása és karbantartása

Megoldások gyakori hardverproblémákra

3. Berendezések karbantartása

Egy év ingyenes karbantartás, élethosszig tartó gondozás

Ingyenes műszaki tanácsadó

Az ügyfélszolgálat 2 órán belül válaszol

Népszerű tags: automatikus lézeres tompacsukló lineáris hegesztőgép, Kína, gyártók, beszállítók, gyár
