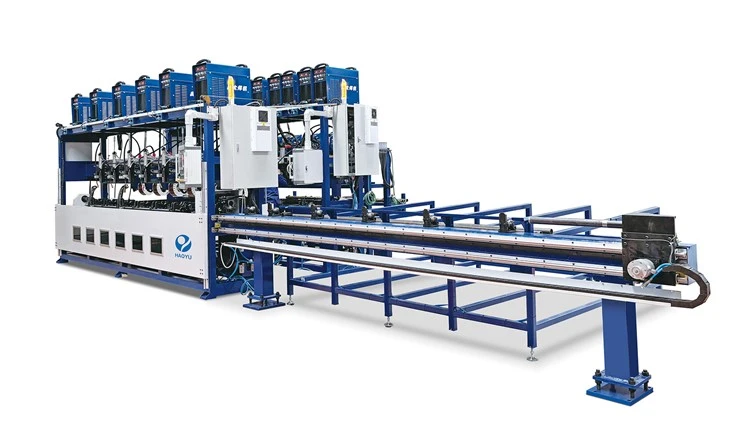

Állványzat Cuplock dugócsapos automata hegesztőgép

1.A gép funkciója

1. Automatikus varrat hegesztése az alsó csésze és az állványcső között az A munkaasztalon, két darab dugócsap hosszirányú varrat mindkét oldalon a B munkaasztalon

2. Két munkaasztal van a különböző hegesztési folyamatokhoz, az A munkaasztal és a B munkaasztal. Az A munkaasztal az állványcsövön lévő alsó csésze hegesztésére szolgál, a B munkaasztal pedig az állványcső tetőjének hegesztésére szolgál.

3. A teljes hegesztőrendszer 2 készlet A és B munkaasztalt tartalmaz, egy készlet szállítószalag-tartókat két munkaasztal összekapcsolásához, először az A munkaasztal alsó csészéinek hegesztésével, majd a B munkaasztalon lévő ütközőcsap hegesztésével. A kétlépcsős hegesztés befejezése után a kész állványzat automatikusan eléri a tárolóasztalt, amelyre az ügyfeleknek szükségük van.

4. 18 készlet hegesztőpisztoly van: 6 készlet az alsó hegesztőpoharakhoz és 12 készlet a hegesztőcsaphoz. Még 18 készlet hegesztőforrás is létezik, de csak 12 készlet hegesztőpisztolyra van szükség, mert az A munkaasztal (6 készlet hegesztőpisztoly) és a B hegesztési idő 12 munkaasztal. a hegesztés befejezése után az A munkaasztalon, majd mind a 12 hegesztési teljesítménykészlet használható a B munkaasztalon

5. Összesen 12 hegesztő áramforrás van. A rendszer automatikusan vezérli a huzalelőtoló és a hegesztő áramforrás jelét.

6. Az alsó csésze hegesztése után az állványcső automatikusan átkerült az A munkaasztalról a B munkaasztalra, és az állványcső folytatódik, hegeszteni kell az ütközőcsapokat a B munkaasztal hegesztőgépén

7. MAG hegesztési módszer push típusú huzalelőtolóval

8. A hegesztési mód és specifikáció előre beállítható, menthető és előhívható az érintőképernyőn keresztül. kényelmes a paraméter módosítása és az állapotváltás. Hegesztési hossz, ívgyújtás, ívvégződési idő.

9. Hegesztési folyamat

9.1 Az A munkaasztalon: helyezze az alsó csészét a szerszámokra, az állványcsövet az etetőasztalra, az állványcsövet automatikusan töltse be az alsó csészéken.

9.2 Rögzítse az állványcső végét forgó tokmány segítségével.

9.3 A védőgáz automatikus ellátása és a hegesztőpisztoly mechanizmusa a hegesztési pozíció automatikus eléréséhez

A 9.4 6 hegesztőpisztolyok automatikusan hegesztenek 6 db alsó csészét.

9.5. A forgó tolóeszköz automatikusan a hegesztett állványcsövet a szállítószalag konzolhoz nyomja, és eléri a B munkaasztalt

9.6 6 db Az ütközőcsapok automatikusan meghegesztődnek.

9.7 A B munkaasztal hegesztésének befejezése után a forgó tolóeszköz az állványcsövet a tárolóasztalhoz nyomja (fel kell készítenie)

Munkavideó erről a géptípusról: Üdvözlöm, hogy iratkozz fel a Youtube csatornámra, hogy időben több videót is láthass

2. Fő konfiguráció

A gép gépalapból, forgófejből, pneumatikus farokrészből, támasztómechanizmusból, hegesztőpisztoly adagoló- és beállító mechanizmusból, elektromos vezérlőrendszerből, pneumatikus rendszerből és hegesztő áramforrásból áll.

A gép alapja nagy teherbírású négyzet alakú csövekkel és acéllemezekkel van hegesztve. ezért nagy teherbírású acélt kell használnia az intenzitás és az egyenes vonal szinten tartása érdekében a hegesztés során.

3. Technikai paraméterek

4. Az A munkaasztal konfigurációs listája

5. A B munkaasztal konfigurációs listája
